Material: | HT250 | Name: | Roheisen-Montageplatte |
---|---|---|---|
Typ: | hohle Art | Flachheit: | 1 Grad |
Größe: | Wie Kundenantrag | Oberflächengüte: | Handschrott |
Markieren: | Inspektionsoberflächenplatten,Präzisionsoberflächenplatte |

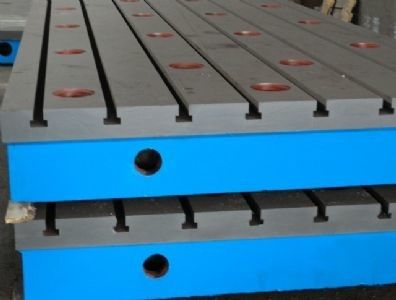

Roheisen-Montageplatte
Roheisen-Oberflächenplatten sind alias Roheisenplattform, die Roheisen-Oberflächenplatten sind hergestellt entsprechend Standard GB4986-85, die hohe Qualität sicherzustellen. Die Produkte werden immer in Rippenplatte oder kastenähnlich gemacht; unsere Firma verwendet den Abfallprozeß, um die Präzision der Produkte zu verbessern. Da die Produkte, also besonders angefertigt werden, können die Kunden die Größe entsprechend dem tatsächlichen Bedarf besonders anfertigen. Mehrzahl der Roheisen-Oberflächenplatte kann verstärkt werden, einmal Abnutzungsnachgebrauch, die Platte kann der Wiederreparaturkratzer sein, zum seiner Genauigkeit wieder aufzunehmen.
Verwendung
(1) passend für verschiedene Inspektionen und Festpunkt planiert für Genauigkeitsmaß.
(2) allgemein verwendet als der Maßfestpunkt für Werkzeugmaschineninspektion und thedimension Genauigkeit oder laufenden Unterschied mit der Funktion der Ausführung des genauen Lineation kontrollieren.
(3) ist es ein wesentliches Messgerät in der Maschinenherstellung.
Spezifikation (Lx W) Millimeter | Präzisionsgrad | |||
---|---|---|---|---|
0 | 1 | 2 | 3 | |
Flachheitstoleranz (um) | ||||
200X200 | 3,5 | 7 | 14 | 27 |
300X200 | 4 | 8 | 15 | 30 |
300X300 | 4 | 8 | 15 | 30 |
300X400 | 4 | 8 | 16 | 32 |
400X400 | 4,5 | 8,5 | 17 | 34 |
400X500 | 4,5 | 9 | 18 | 35 |
400X600 | 5 | 10 | 19 | 37 |
500X500 | 5 | 10 | 19 | 37 |
500X600 | 5 | 10 | 19 | 39 |
500X800 | 5,5 | 11 | 21 | 43 |
600X800 | 5,5 | 11 | 22 | 44 |
600X900 | 6 | 11,5 | 23 | 46 |
1000X750 | 6 | 12,5 | 25 | 50 |
1000X1000 | 7 | 13,5 | 27 | 54 |
1000X1200 | 7 | 14 | 29 | 58 |
1000X1500 | 8 | 16 | 32 | 63 |
1000X2000 | 9 | 18,5 | 37 | 74 |
1500X2000 | 10 | 20 | 40 | 80 |
1500X2500 | 11 | 22,5 | 45 | 90 |
1500X3000 | 13 | 25 | 50 | 100 |
2000X2000 | 11 | 22 | 44 | 88 |
2000X3000 | 13 | 27 | 53 | 106 |
2000X4000 | 16 | 32 | 64 | 127 |
2000X5000 | 19 | 37 | 75 | 150 |
2000X6000 | 43 | 86 | 172 | |
2000X7000 | 49 | 97 | 194 | |
2000X8000 | 54,5 | 109 | 218 | |
2500X3000 | 28,5 | 57 | 114 | |
2500X4000 | 33 | 67 | 133 | |
2500X5000 | 39 | 77 | 154 | |
2500X6000 | 44 | 88 | 176 | |
2500X7000 | 50 | 99 | 198 | |
2500X8000 | 55 | 110 | 221 | |
3000X3000 | 30,5 | 61 | 122 | |
3000X4000 | 35 | 70 | 140 | |
3000X5000 | 40 | 80 | 160 | |
3000X6000 | 45 | 90,5 | 181 | |
3000X7000 | 51 | 101 | 203 | |
3000X8000 | 56 | 112,5 | 225 | |
4000X4000 | 39 | 78 | 156 | |
4000X5000 | 43 | 87 | 174 | |
4000X6000 | 48 | 96,5 | 193 | |
4000X7000 | 53 | 107 | 213,5 | |
4000X8000 | 59 | 117 | 235 |
