Produktdetails:
Zahlung und Versand AGB:
|
Material: | HT250 | Name: | Schlitz-Grundplatte des 3000 x 6000 Millimeter-Roheisen-T mit Wasserkanal |
---|---|---|---|
Typ: | hohle Art | Flachheit: | 1 Grad |
Größe: | Wie Kundenantrag | Oberflächengüte: | Handschrott |
Markieren: | Inspektionsoberflächenplatten,Oberflächentabellenkalibrierung |

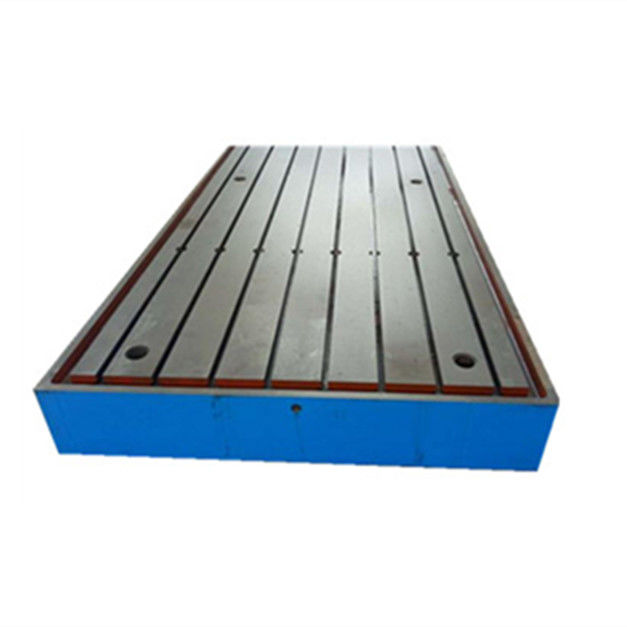

Schlitz-Grundplatte des 3000 x 6000 Millimeter-Roheisen-T mit Wasserkanal
Die Roheisenplattform gekennzeichnet als die Plattform, die auch die Roheisenplatte genannt wird. Das ist das grundlegende flache Bezugsmessgerät für Werkstückinspektion, das Anreißen, Ausprüfenausrüstung, Versammlung, Schweißen und die Befestigung. Roheisenplattformen werden in 0, in 1, in 2 und in 3 entsprechend Genauigkeitsniveaus klassifiziert. Im Allgemeinen werden Platten der Klasse 0, der Klasse 1 und der Klasse 2 als Flacheisen für Wartungsbühnen benutzt. Plattformen für Klasse 3 werden für das Anreißen, Versammlung, Schweißen und die Befestigung benutzt. Sie sind in der Maschinerieherstellung, in der Industriechemie, in der Hardware, im Aerospace, im Erdöl, in der Automobilherstellung, in der Instrumentierungsherstellung und in anderen Industrien weit verbreitet.
Roheisen-Plattforminstallationsstützzusätze: Plattformklammern, Anpassungshorn-, Erdanker, Steckfassungen, etc. Bei der Installierung, sollte sie auf das Niveau justiert werden und die Last wird auf jeden Drehpunkt verteilt. Wenn die umgebende Temperatur verwendet wird, sollte Erschütterung vermieden werden.
Spezifikation (Lx W) Millimeter | Präzisionsgrad | |||
---|---|---|---|---|
0 | 1 | 2 | 3 | |
Flachheitstoleranz (um) | ||||
200X200 | 3,5 | 7 | 14 | 27 |
300X200 | 4 | 8 | 15 | 30 |
300X300 | 4 | 8 | 15 | 30 |
300X400 | 4 | 8 | 16 | 32 |
400X400 | 4,5 | 8,5 | 17 | 34 |
400X500 | 4,5 | 9 | 18 | 35 |
400X600 | 5 | 10 | 19 | 37 |
500X500 | 5 | 10 | 19 | 37 |
500X600 | 5 | 10 | 19 | 39 |
500X800 | 5,5 | 11 | 21 | 43 |
600X800 | 5,5 | 11 | 22 | 44 |
600X900 | 6 | 11,5 | 23 | 46 |
1000X750 | 6 | 12,5 | 25 | 50 |
1000X1000 | 7 | 13,5 | 27 | 54 |
1000X1200 | 7 | 14 | 29 | 58 |
1000X1500 | 8 | 16 | 32 | 63 |
1000X2000 | 9 | 18,5 | 37 | 74 |
1500X2000 | 10 | 20 | 40 | 80 |
1500X2500 | 11 | 22,5 | 45 | 90 |
1500X3000 | 13 | 25 | 50 | 100 |
2000X2000 | 11 | 22 | 44 | 88 |
2000X3000 | 13 | 27 | 53 | 106 |
2000X4000 | 16 | 32 | 64 | 127 |
2000X5000 | 19 | 37 | 75 | 150 |
2000X6000 | 43 | 86 | 172 | |
2000X7000 | 49 | 97 | 194 | |
2000X8000 | 54,5 | 109 | 218 | |
2500X3000 | 28,5 | 57 | 114 | |
2500X4000 | 33 | 67 | 133 | |
2500X5000 | 39 | 77 | 154 | |
2500X6000 | 44 | 88 | 176 | |
2500X7000 | 50 | 99 | 198 | |
2500X8000 | 55 | 110 | 221 | |
3000X3000 | 30,5 | 61 | 122 | |
3000X4000 | 35 | 70 | 140 | |
3000X5000 | 40 | 80 | 160 | |
3000X6000 | 45 | 90,5 | 181 | |
3000X7000 | 51 | 101 | 203 | |
3000X8000 | 56 | 112,5 | 225 | |
4000X4000 | 39 | 78 | 156 | |
4000X5000 | 43 | 87 | 174 | |
4000X6000 | 48 | 96,5 | 193 | |
4000X7000 | 53 | 107 | 213,5 | |
4000X8000 | 59 | 117 | 235 |
