Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Graueisen | Farbe: | Als Kunden |
|---|---|---|---|
| Tragfähigkeit: | Wie Kundenantrag | T-Schlitz: | nach Maß |
| Flachheit: | Grad 2 | Größe: | Kunden-Antrag |
| Markieren: | Inspektionsoberflächenplatten,Präzisionsoberflächenplatte |
||

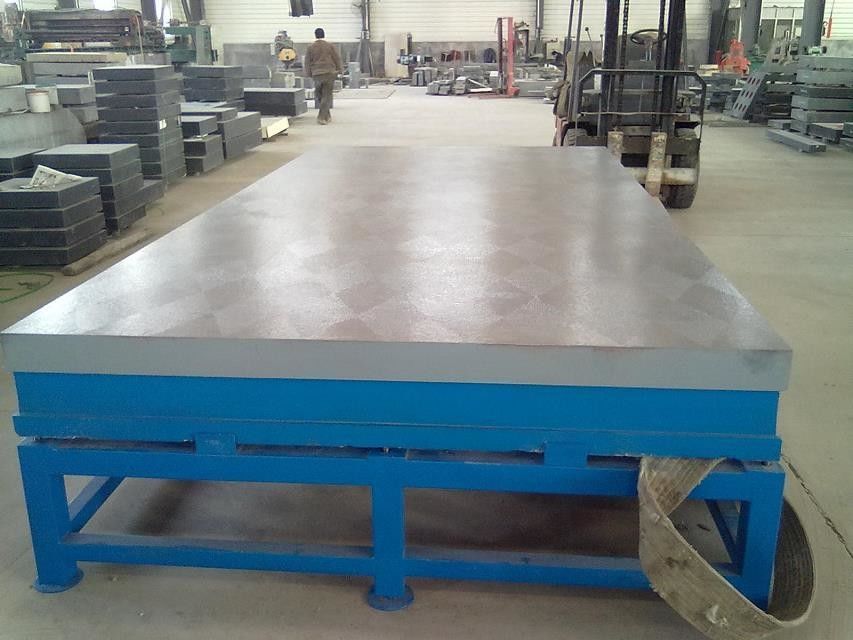

Warenname: Roheisen-Präzisions-Messgerät-Oberflächenplatte
Sspecification: von 200 x von 100 bis 8000 x 3000mm
(spezielle sspecifications können in Übereinstimmung mit der Anforderung des Käufers gemacht werden).
Verwendung:
(1) passend für verschiedene Inspektionen und Festpunktflächen für Genauigkeitsmaß.
(2) allgemein verwendet als der Maßfestpunkt für Werkzeugmaschineninspektion und kontrollieren
Maßgenauigkeit oder laufender Unterschied mit der Funktion der Ausführung des genauen Lineation.
(3) ist es ein wesentliches Messgerät in der Maschinenherstellung.
Materialien und Verarbeitung:
(1) ist das Material unserer Oberflächenplatte/Tabelle Roheisen HT200-300
(2) ist Aufspannflächehärte HB170-240
(3) niedriger Ungenauigkeitsfehler und gut in reibendem Widerstand.
Präzision:
Entsprechend der nationalen Standardmaßprüfungs-Regelungsdurchführung,
ist beziehungsweise 0,1,2,3, feine Politur.
| Spezifikation (Lx W) Millimeter | Präzisionsgrad | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| Flachheitstoleranz (um) | ||||
| 200X200 | 3,5 | 7 | 14 | 27 |
| 300X200 | 4 | 8 | 15 | 30 |
| 300X300 | 4 | 8 | 15 | 30 |
| 300X400 | 4 | 8 | 16 | 32 |
| 400X400 | 4,5 | 8,5 | 17 | 34 |
| 400X500 | 4,5 | 9 | 18 | 35 |
| 400X600 | 5 | 10 | 19 | 37 |
| 500X500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5,5 | 11 | 21 | 43 |
| 600X800 | 5,5 | 11 | 22 | 44 |
| 600X900 | 6 | 11,5 | 23 | 46 |
| 1000X750 | 6 | 12,5 | 25 | 50 |
| 1000X1000 | 7 | 13,5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18,5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22,5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54,5 | 109 | 218 | |
| 2500X3000 | 28,5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90,5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112,5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96,5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 |
235 |
|
