| Gewicht |
Ungefähr 2500 kg |
| Größe |
Ungefähr 8m x 1,2m x 1,3m (Länge x Breite x Höhe) |
| Stärke |
1.0-2.0 mm |
| Macht |
11 kW |
| Produktionskapazität |
10-20 m/min |
| Spannung |
380V/50HZ 3-Phasen (nach Anforderung des Kunden) |
| Werkstoffe für die Formierung von Walzen |
45 # Stahl mit CNC-Bearbeitung und Oberfläche ist hartchrom |
| Material für den Schneider |
mit einer Breite von nicht mehr als 600 mm |
| Steuerungssystem |
DELTA PLC und Umrichter |
| Motorleistung der hydraulischen Einheit |
Hauptmotorleistung: 5,5 kW |
| 5.kw |
- Ich weiß.- Ich weiß.- Ich weiß.

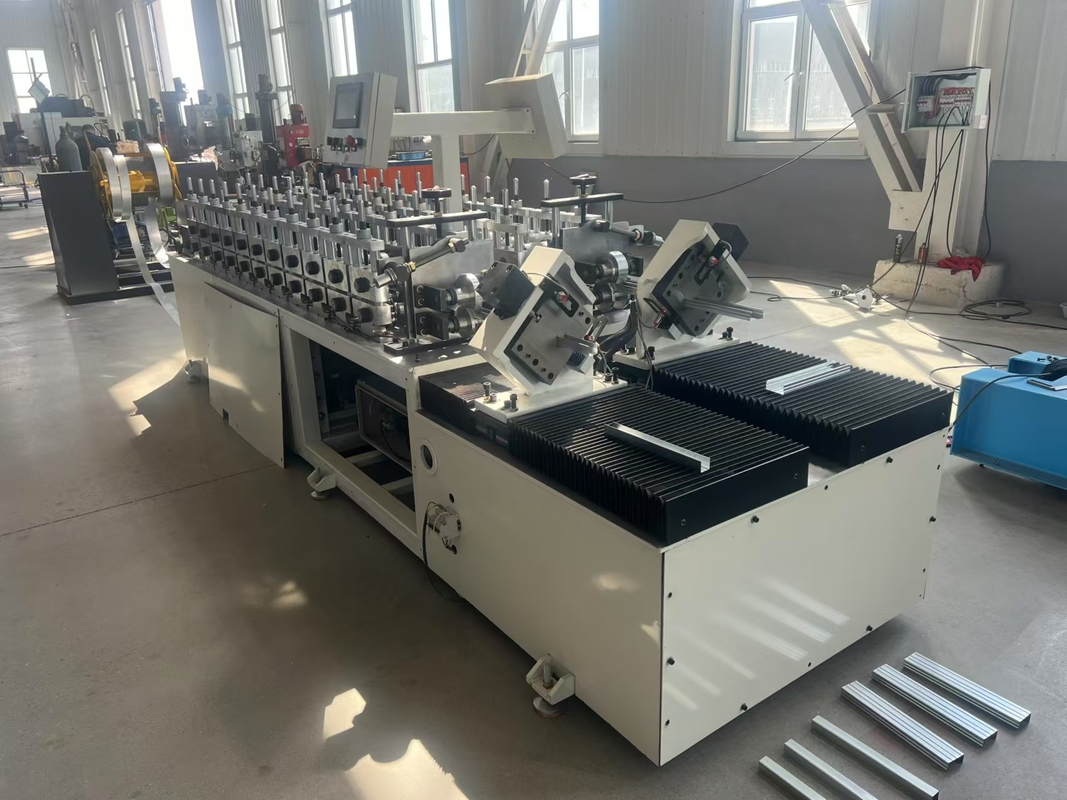

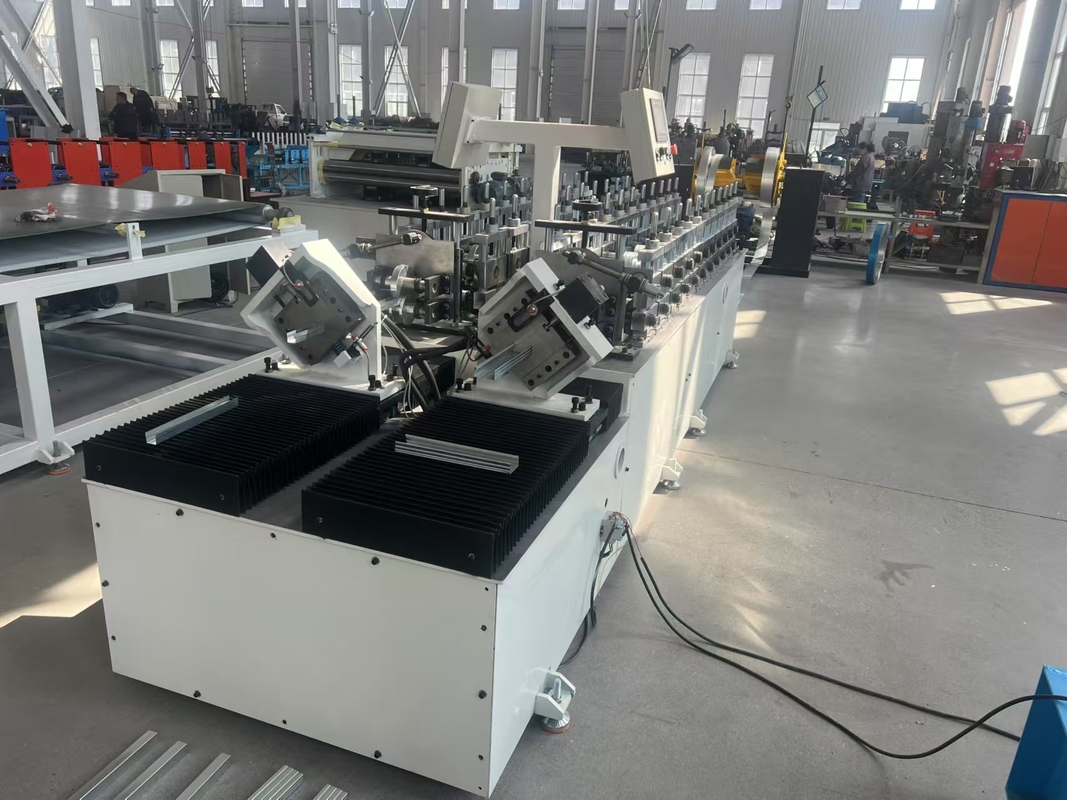

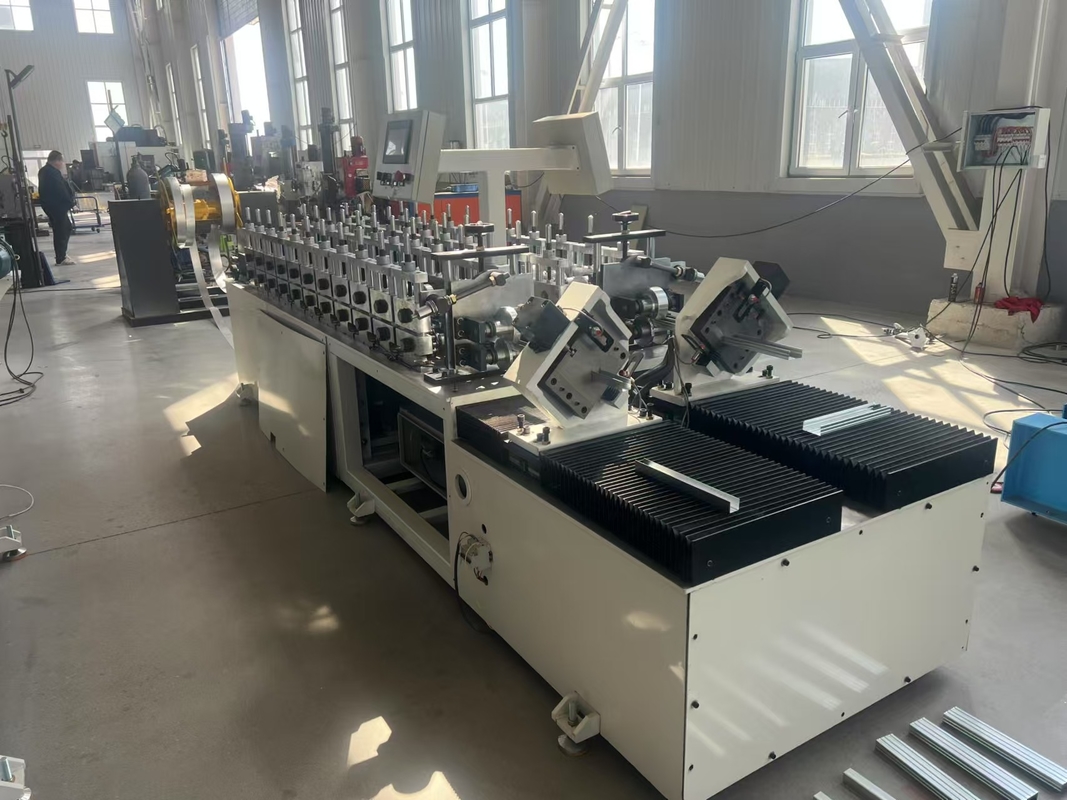

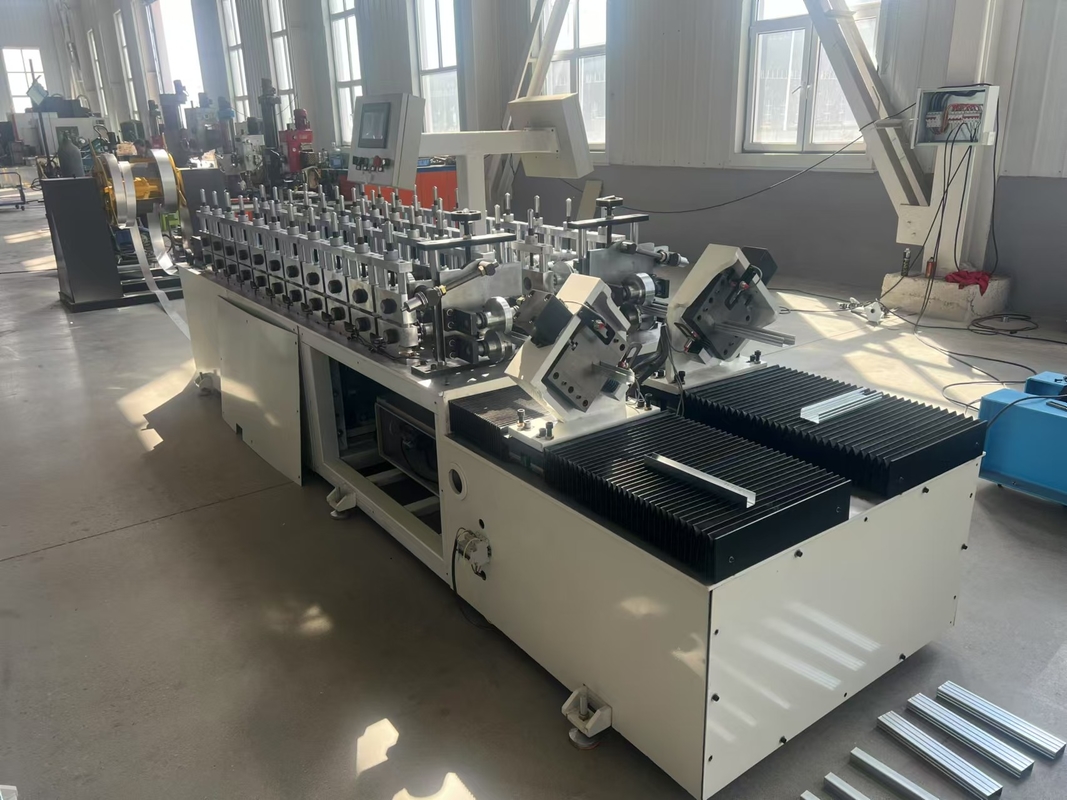

Arbeitsablauf und Hauptteile der Stahlkanalformmaschine
Entwicklung ️ Materialzufuhr ️ Rollenformen ️ Schrittmachen ️ Automatisches Schneiden ️ Produkte empfangen
Bauteile für Stang- und Gleisrollenformmaschinen
|
|
|
|
|
Doppelkopf-hydraulischer Entwickler
|
|
|
|
|
|
|
Verstellbare Fütterplattform
|
|
|
|
|
|
|
mit einer Breite von mehr als 20 mm
|
|
|
|
|
|
|
Delta-PLC-elektronisches Steuerungssystem
|
|
|
Stütze/automatische Stapler
|
|
|
Wahl der EU-Standardgröße oder der individuellen Größe
|
3 Tonnen passiver Entwickler
Innerer Durchmesser der Spule: ¢460-520 mm
Maximaler Außendurchmesser der Spule: ¢ 800 mm
Maximale Spulenbreite: 500 mm
|
|
Rollenformteil
Stärke der Bleche: 0,4-1,2 mm
Motorleistung: 7,5 kW Formsystem
Material der Walzen: C45-Stahl
Basisrahmen: aus geschweißtem 350 H-Stahl
Rund 14-18 Stationen bilden sich
Walzmaterial 45# Stahl mit Löschung
Schachtmaterial 45# Stahl Durchmesser 60 mm Schacht
|
|
|

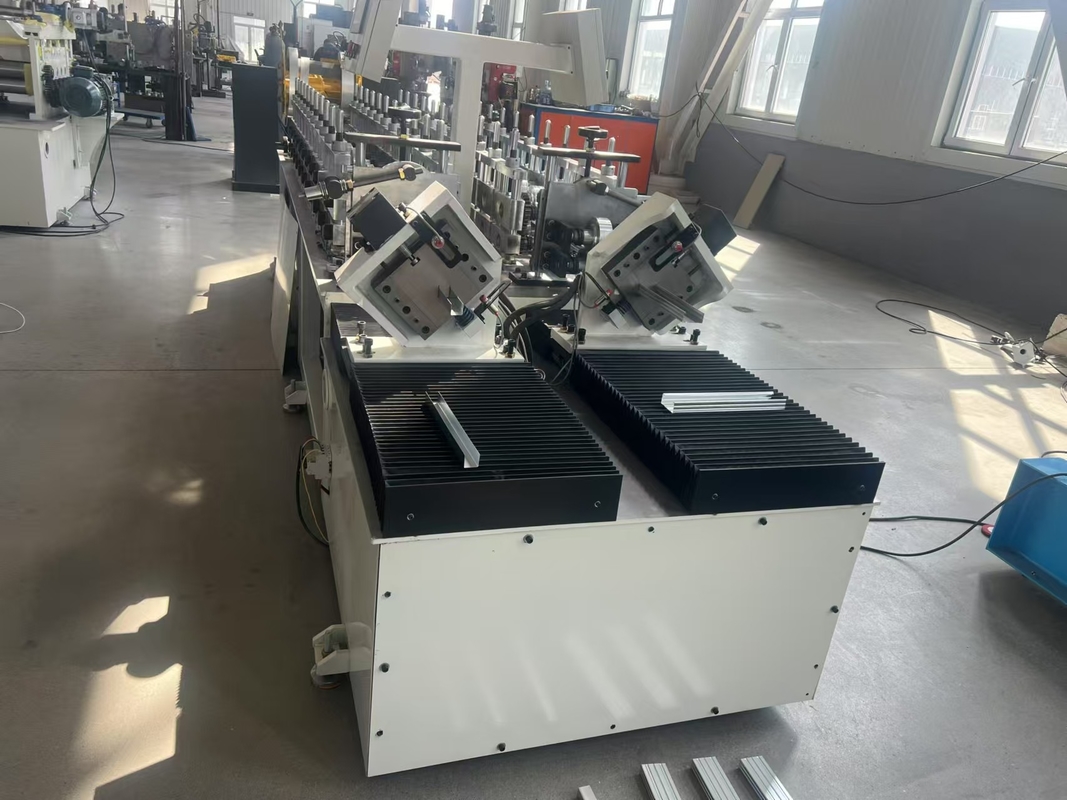

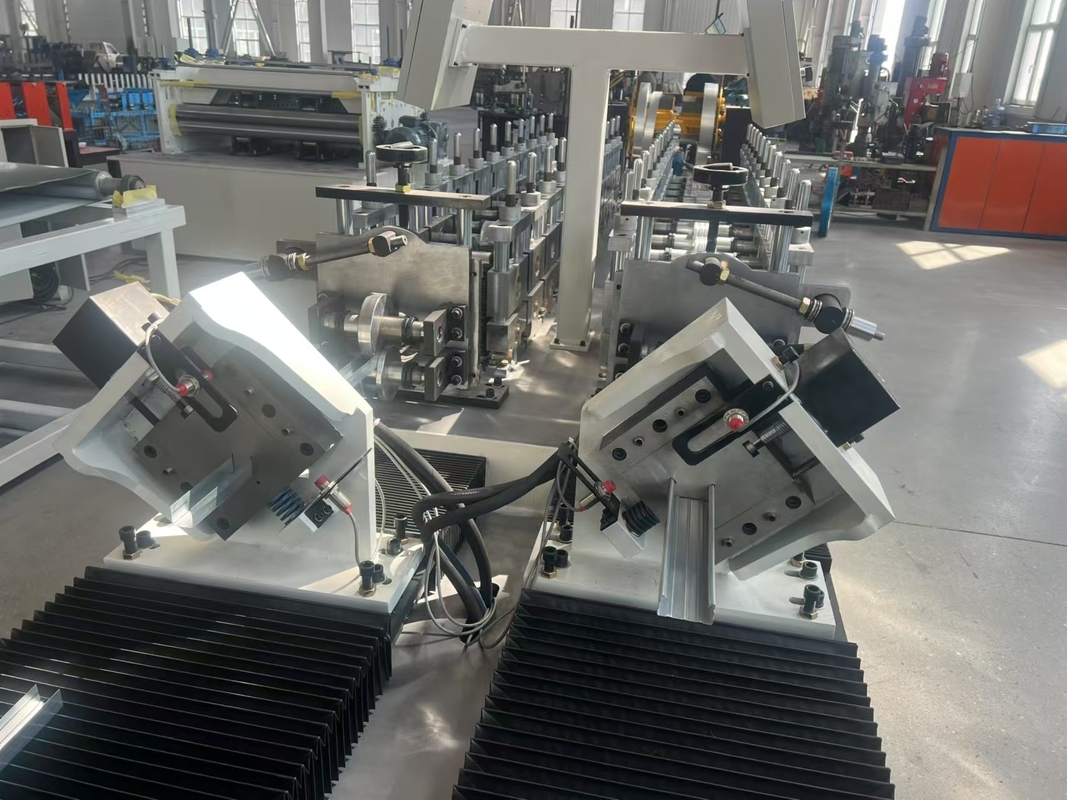

Hydraulisches Schneiden---Stoppschneiden
Schneiden nach dem Formen: Schneiden Sie das Blatt nach dem Formen der Rollen auf die erforderliche Länge
Schnittbewegung: Die Hauptmaschine stoppt automatisch und das Schneiden erfolgt.
automatisch starten.
Material der Klinge: CR12mov mit Wärmebehandlung
Längenmessung: automatische Längenmessung
Längentoleranz: 10 m+/- 2 mm
|
|
Kontrollbox
* Stromversorgung: 220V, 60 Hz, 3Phase (auf Wunsch angepasst)
* automatische Längen- und Quantitätsmessung;
* Längen und Mengen durch PLC gesteuert
* Längenunsicherheiten können leicht korrigiert werden.
* Bedienfeld: Knopfschalter und Touchscreen
* Längeneinheit: Millimeter (auf dem Bedienfeld eingeschaltet)
|
|
|
Ausgabetabelle
Es verwendet geschweißtes Stahl und unterstützte Walzen, um
Übermittlung der Erzeugnisse.
Größe:2 Meter Länge 2 Einheiten
|
CD und UD 2 in 1 Rollenformmaschine 2 in 1 U-Studmaschine 2 in 1 C-Studmaschine C-Profil Rollenformmaschine U-Stud Rollenformmaschine
Um Platz und Preis zu sparen, einige Kunden mögen 2 in 1 Rollen Formmaschine wählen, es bedeutet, eine Maschine kann 2 Formen Produkte zu produzieren.
1. Omega Profil und U-Kanal 2 in 1 Rollenformmaschine
2. Omega Profil und Winkelperlen 2 in 1 Rollenformmaschine
3. Omega Profil und C-Kanal 2 in 1 Rollenformmaschine
4. CD und UD 2 in 1 Rollenformmaschine
5. C-Kanal und Engelperlen 2 in 1 Rollenformmaschine
62 in 1 Rollenformmaschine
Die Produkthöhe liegt zwischen 0,3-0,6 mm, wir verkaufen viele solcher Maschinen an den Irak, Ägypten, die VAE, Chile, Sambia usw. Die Maschinendetails sind wie folgt:
Winkelperlenrollenformmaschine. Winkelperlenproduktionslinie. Metallperlenrollenformmaschine. Winkelperlenrollenformmaschine.
Die Maschine ist in vielen Ländern sehr beliebt, die Größe ist 20*20 mm, 25*25 mm, 27*27 mm, 30*30 mm.Die Maschine Details ist wie bis Typ:
Omega Profil Rollformmaschine. Omega Kanal Rollformmaschine. Omega Kanal Rollformmaschine. Top Hat Rollformmaschine.
Omega Profil Roll Formmaschine beliebt in vielen Ländern verkaufen. Produkt Dicke üblich zwischen 0,3-0,6 mm, verkaufen wir viele solche Maschine in den Irak, Ägypten, den Vereinigten Arabischen Emiraten, Chile, Sambia, etc
3 in 1 C-Kanalmaschine. Mehrfach-C-Kanalmaschine.
Mehrkanalmaschine C, in vielen Ländern beliebt, Dicke zwischen 0,3-0,6 mm, Geschwindigkeit zwischen 10-20 m/min, mit Servomotor maximal 30-50 m/min,Wir verkaufen viele solcher Maschine in den Irak, Ägypten, VAE, Chile, Sambia, etc., Maschine Details
U-Kanal-Rollformmaschine.
U-Kanal-Rollformmaschine, in vielen Ländern beliebt, übliche Dicke zwischen 0,3-0,6 mm, übliche Geschwindigkeit 10-20 m/min, mit Servomotorgeschwindigkeit maximal 30-50 m/min,Wir verkaufen viele solcher Maschinen an den Irak, Ägypten, die Vereinigten Arabischen Emirate, Chile, Sambia, etc.,
Stahlkanalformmaschine zur Herstellung von C-Rollen Vorteil:
1- Berühmte Marke, Qualität garantiert.
2. Voll automatische Computerkontrolle machen es einfach zu bedienen.
3. Maschinenrolle und -welle werden vongenaue NachfrageDas RollenmaterialVerarbeitung Methodeist durch CR12 MOV-Wärmebehandlung 58°C bis 62 °C°CDie Produktqualität ist langlebig und langlebig.
