| Produktname: | Farbstahl, der Schneidemaschine-Linie 0,2 - 3.0mm mit Arbeitsgeschwindigkeit 20-30m/Min aufschlitzt | Schneidstoff: | Galvalume, galvanisiert |
|---|---|---|---|
| Materialstärke: | 0,2 Millimeter -3 Millimeter | Arbeitsgeschwindigkeit: | 8m/min - 30 m/min (können besonders angefertigt werden) |
| Spulengewicht: | Kann angepasst werden | Schlitzen Stk: | 2 - 30pcs |
| Maschinengewicht: | 13000 Kilogramm | Schnittbreitenpräzision: | ± 0,01 - ± 0,05 mm |
| Markieren: | 20 m/min Blechspulenschneidemaschine,30 m/min Blechspulenschneidemaschine,3 |
||
Farbschneiden-Schneidestahl-Stahllinie 0.2 - 3.0mm mit Arbeitsgeschwindigkeit 20-30m/Min

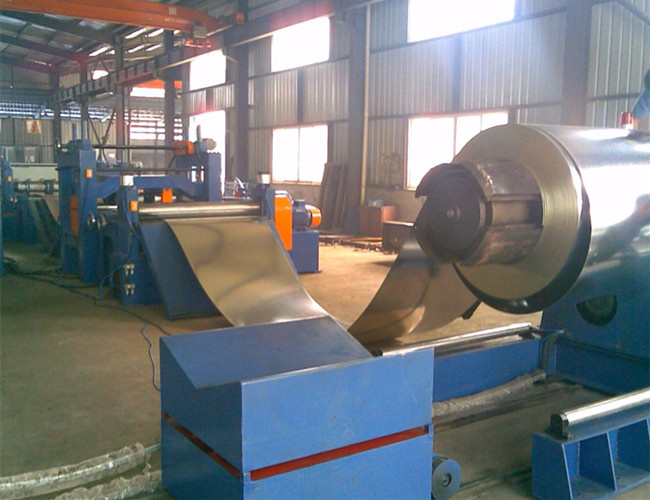

Eine Längsschneide-Produktionslinie besteht aus drei Hauptkomponenten: einer Abwickelhaspel, einem Längsschneider und einer Aufwickelhaspel.Das Material wird in der Schlitzabdeckung des Aufwicklers wieder aufgewickelt, wenn es durch den Spalt zwischen den beiden kreisförmigen Schneidrädern (eines oben und eines unten) läuft.Um die richtigen Komponenten, Schaftgröße, Werkzeugsatz, Leistung und Spannung für das zu schneidende Material zu bestimmen, müssen Ausrüstungslieferanten und Endbenutzer zusammenarbeiten.
Spezifikationen
| Nein. | Artikel | Beschreibung |
| 1 Hauptspezifikation | 1 Rohstoff | Verzinkt, Aluminium, Farbe Stahl, Handfestigkeit 235 MPa |
| 2 Dicke des Rohmaterials | 0,2mm - 3,0mm | |
| 3 Rohstoffbreite | 600 mm - 1600 mm | |
| 4 Bandinnendurchmesser | φ480 mm -φ550mm | |
| 5 Bandaußendurchmesser | φ1600mm | |
| 6 Spulengewicht | 5 Tonnen 7 Tonnen 10 Tonnen | |
| 7 /Schlitz Nr. | Maximal 30 Stk | |
| 8 Die höchste Längsteilgeschwindigkeit | 8m/min - 35m/min | |
| 9 Minimale Schnittlinienbreite | 30mm | |
| 10Schnittbreitenpräzision | ± 0,01 - ± 0,05 mm | |
| 11. Nennbetriebsspannung | 380 V, 3 Phasen, 60 Hz wie gewünscht | |
| 12. Gesamtgewicht | 14000KG | |
| 12. Arbeitsraum (L*W) | 20000mm*6000mm | |

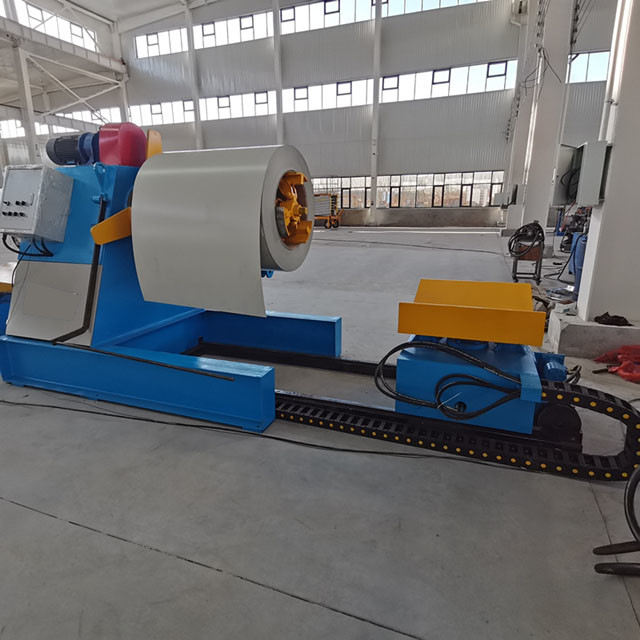

| 2 Decoiler-Maschinenspezifikation | 1 Außendurchmesser des Bandes | maxφ1600mm |
| 2 Bandbreite | 600 mm - 1600 mm | |
| 3 Bandinnendurchmesser | φ480 mm -φ530mm | |
| 4 Spulengewicht | 5/7/10 Tonnen | |
| 5 maximale Arbeitsgeschwindigkeit | 8m/min - 30m/min | |
| 6 Enger Bandbereich | φ480 mm -φ530mm | |
| 7 Wellendurchmesser | φ180mm | |
| 8 Effektive Rollenlänge | 1600mm | |
| 9 Antriebsmotorleistung | 5KW | |
| 10. Ladewagendurchmesser | Ø 700 mm - Ø 1500 mm | |
| 11 Fahrzeuggewicht laden | 5 /7/ 10 Tonnen | |
| 12 Autogeschwindigkeit | Etwa 4 m/min | |
| 4 Spezifikation der Schneidemaschine | 1 Schnittbreite | maxφ1600mm |
| 2 Schnittstärke | 0,2mm - 2,0mm | |
| 3 Messerwellendurchmesser | Ø180 mm | |
| 4 Schneidwellenmaterial | Cr 40 | |
| 5.Schneidegröße | 200mm*300mm*15mm | |
| 6 Schneidematerial | Cr12MoV | |
| 7 Abstandshaltergröße | 180mm*240mm*15mm | |
| 8 Antriebsmotor | 15kw | |
| 9 Schneiden Nr. | 2-30 Stk | |
| 10 Fräser Nr. | Maximal 32 Stk | |
| 5 Hobelmaschine | 1 Wellendurchmesser | φ130mm |
| 2 Schacht Nr. | 2 Reihen hoch, 3 Reihen runter | |
| 3 Dicke der mittleren Platte | 40mm | |
| 4 Durchmesser des Mulchapplikators | Ø 130 mm | |
| 5 Folienbreite | 1600mm | |
| 6 Spannungstabelle | 1 Trennschacht | 3 Stück, 1 Stück Druckwelle |
| 2 Luftzylinder | 3 Stk | |
| 7 Recoiler-Spezifikation | 1 Außendurchmesser des Bandes | maxφ1600mm |
| 2 Bandbreite | 600 mm - 1600 mm | |
| 3 Bandinnendurchmesser | φ480 mm -φ530mm | |
| 4 Spulengewicht | 5 - 10 Tonnen | |
| 5 maximale Arbeitsgeschwindigkeit | 8m/min - 30m/min | |
| 6 Enger Bandbereich | φ485 mm -φ530mm | |
| 7 Wellendurchmesser | φ180 mm | |
| 8 Effektive Rollenlänge | 1750mm | |
| 9 Antriebsmotorleistung | 30kw | |
| 8 Recoiler-Spezifikation | 10 Ladewagendurchmesser | Ø 1000 mm - Ø 1750 mm |
| 11 Fahrzeuggewicht laden | Maximal 10 Tonnen | |
| 12 Autogeschwindigkeit | Etwa 4 m/min | |
| 9 Elektrisches Steuersystem | 2 Sätze.Computersteuerungssystem ist Siemens PLC. | |
| 10 Kantensammelmaschine | 1 Antriebsmotor | 3kw |
| 2 Sammelgutbreite | Maximal 20 mm | |
| 3 Doppelkantenbreite | 400mm | |
Vorteil
Die Längsteilanlagen behalten eine hohe Genauigkeit bei und ermöglichen gleichzeitig sofortige Änderungen.Unsere großen Haspeln und die vollständige Kontrolle über die Maschinen ermöglichen es uns, Produktionslinien pünktlich und innerhalb des Budgets mit der neuesten Technologie für Qualitätskontrolle und Automatisierung zu liefern.
