3mm Landstraßen-Leitschiene, die Maschine kaltgewalzte Spulen-Stall-Leistung macht

2 Wellen 3 bewegt die 3mm Landstraßen-Leitschienen-Rolle wellenartig, die Maschine kaltgewalzte Spule bildet

Art 1.This der Maschine nimmt neue Station an, um die Festigkeit zu erhöhen; Maschine nimmt Getriebegetriebe an, um das Bearbeiten stabileres sicherzustellen; Produkte benutzt in einer Vielzahl der Leitschiene, der Landstraßenleitschiene, des Zauns und anderer Bauernhöfe mit Viehhaltung.

ausführliche Parameter 2.Equipment:

4. Komponenten und technische Spezifikation

A., hydraulische Dewirbelmaschine mit 2 Köpfen
Spule Identifikation: φ 350 | 580mm;

Breite der Spule: 150 Millimeter - 580mm;

Hydraulische Stationskraft: 4KW;

Maximallast: 5 T;

Menge: 1PC;

B. Leveling - einziehend und zählend

Es verwendete für die Herstellung des Materials flach vor der Fütterung in die Rolle, die Maschine bildet.

Eingangs- und Führerrolle: 9 Rollen (herauf 4, hinunter 5);

Material Cr12, Wärmebehandlung, Oberflächenchrom überzogen;

Leistungsstärke: 15KW;

Feld: 400 h-Stahl;

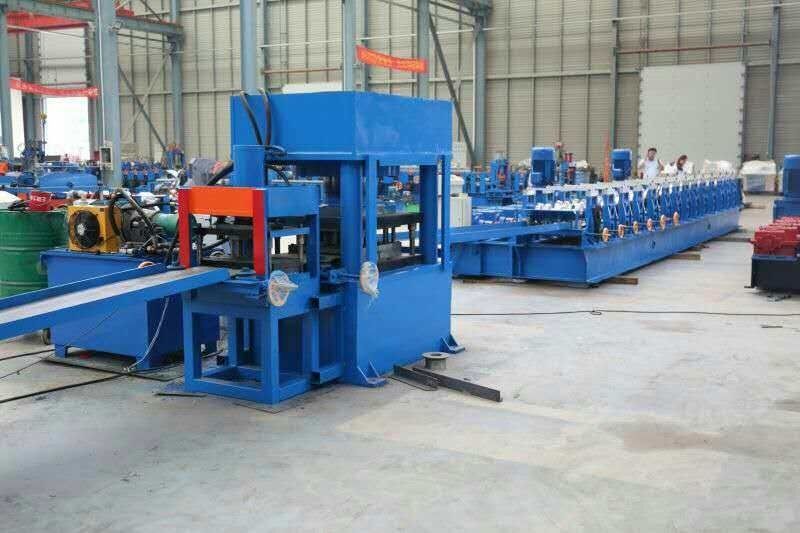

C. Pre Lochen und Schneidvorrichtung

hydraulisches Lochen 400T und Schneidvorrichtung;

Schneidermaterial: Cr12;

Hydraulikpumpe des Kolbens;

Hydraulische Stationskraft: 22KW, um Druck 250T;

18 Löcher, die zusammen lochen und schneiden;

1 mittlere Lochung;

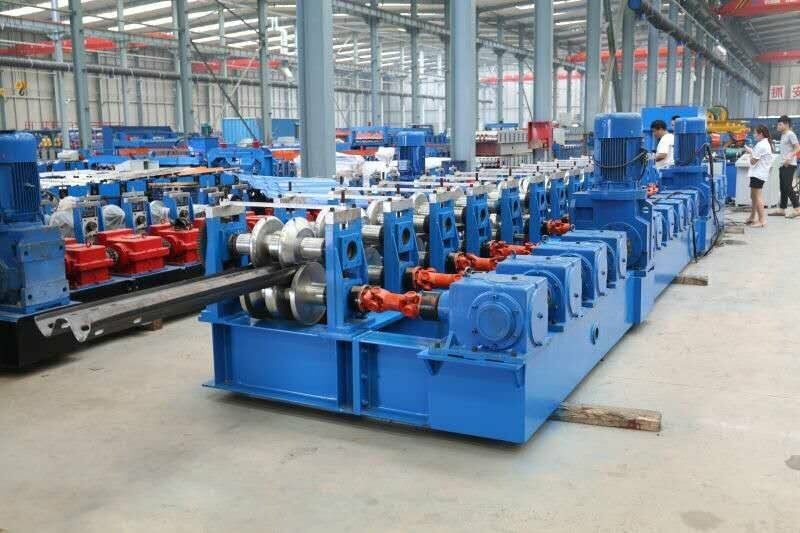

D. Main Roll, das Maschine bildet

Feld: 400 h-Stahl mit geschweißter Fütterungsplattform;

Rollenstationen: 15 Stationen;

Rollenmaterial: Cr12, Wärmebehandlung mit dem Chrom beschichtet;

Durchmesser der Hauptwelle: ø116mm;

Material der Hauptwelle: #45 Stahl, Wärmebehandlung;

230 Art Getriebefahren;

Hauptmaschinenenergie: 22KW*2;

Frequenzumwandlerenergie: 50KW;

Geschwindigkeit: 10-12m/min;

E. Rechnersteuerungs-Schaltschrank

Steuern Sie die Quantität &punching length& Schneidlänge automatisch;

Die Maschine wird gestoppt, während sie locht und schneidet;

Automatisches Längenmaß und Quantitätszählung (Präzision 3m+/- 2mm);

Spannung: 380V, 3 Phase 50Hz (oder gemäß des Antrags des Käufers);

Größe von PLC-Kontrollorganen: 600mm (L) x1000mm (H) x500mm (W);

Plc-Marke: DELTA von Taiwan;

Frequenzumsetzermarke: Sanjing von China;

Touch Screen Marke: Weinview von Taiwan;

Kodierer: Repräsentant von China.

F. Output Table

Funktion: Stützen Sie und geben Sie das Produkt aus;

Struktur: Stand und Stützrollen;

Größe: L 3m x W 0.5m;

Menge: 2PCS.
