Ziegel-Typ: | Glasig-glänzender Stahl | Produktname: | 686 IBR-Dach-Rolle, die Maschine mit 18 Stationen für Südafrika bildet |
---|---|---|---|
Rohstoff: | PPGI-/Galvanizedblatt | Dicke: | 0.3-0.6mm |
Wellenmaterials: | Material ist Stahl der Schmiede 45# | Maß (L*W*H): | 8500*1200*1200mm |
Markieren: | Deckungsblattrolle,die Maschine bildet |

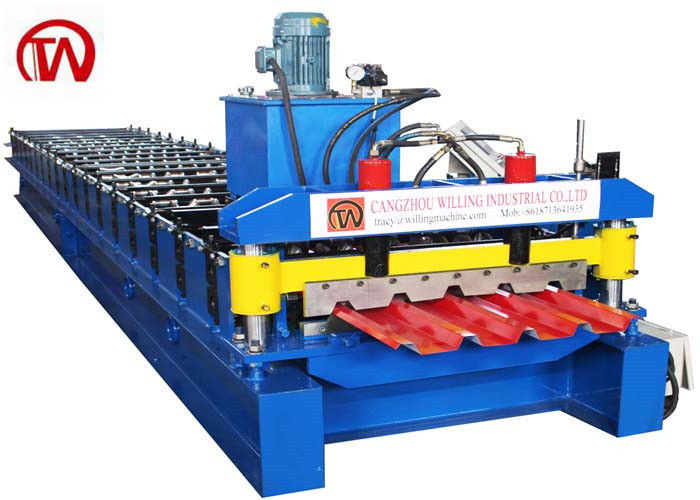

686 IBR-Dach-Rolle, die Maschine mit 18 Stationen für Südafrika bildet
1) Einfache Struktur in der linearen Art, einfach in der Installation und im maintation.
2) Material der hohen Qualität für Rolle und Welle.
3) Doppelte Führer-Säulen-Art Ausschnitt-System mit Hydro-zylinder zwei
4) Annahme von modernen weltberühmten Markenkomponenten in den pneumatischen Teilen, in den elektrischen Teilen und in den Operationsteilen.
5) In eine hohe Automatisierung und ein intellectualization laufen, keine Verschmutzung
Ausrüstungs-ausführliche Parameter:
Nein |
||
Passendes Material | PPGI (235Mpa) | |
2 |
Breite des Rohstoffs | 925mm |
3 | Reihen von Rollen | 18 Reihen |
4 | Auftrittgröße | 8500*1200*1200mm |
5 |
Gesamtleistung |
Hauptmotor 3kw |
6 | Stärke des Rohstoffs | 0.3-0.6mm |
7 | Geschwindigkeit | 8-15m/min |
8 | Durchmesser der Welle | ¢70mm |
Spannung | 380V 50Hz 3phases | |
10 | Großer Rahmen | Stahl 350H |
11 | Mittlere Platte | 16mm |
Komponenten und technische Spezifikation
A., Handbuch Uncoiler
Es wird verwendet, um die Stahlspule zu stützen und das Abwickelen mittels der rotierenden Bewegung zu verwirklichen. Die Stahlspule wird manuell abgewickelt. Die Kapazität dieses uncoiler ist 5 Tonne, und sie ist für die meisten Fälle fähig. Diese Ausrüstung ist passend, die Stahlspulen mit 508mm von Identifikation zu verarbeiten.
B., Futtertisch
Führen Sie den Rohstoff (Stahlplatte) durch den Strand hindurch, um herzustellen und Prozess, kann er garantieren, dass die Produkte ordentlich sind, parallel und alles ist Einheitlichkeit. Beziehen Sie bitte sich die auf Ausrüstungsregelung, um zu wissen, dass die Funktion von Winkeleisen lokalisieren.
C. Main Roll, das Maschine bildet
Material von Rollen: 45# Stahl, Rolle taucht polierend, harter Überzug auf, können die polierte Oberfläche und die Wärmebehandlung in Richtung zu den Formen die Formteilplattenoberfläche glatt und nicht einfach auch halten markiert zu werden, wenn sie gestempelt wird.
D., Hydrauliksystem
Energie: 4kw, Hydrauliköl: 40#
Hydrauliköl in den Hydraulikölbehälter, der Pumpen-Antrieb die Schneidermaschine, zum des Ausschnittjobs anzufangen.
E. Rechnersteuerungs-Schaltschrank
Die Länge des Zielstückes ist justierbar und Stelle von ihr kann justiert werden. Berechnungs- Modus hat zwei Modi: automatisches und manuelles. Das System ist einfach zu benützen und zu verwenden
PLC: Delta
F., scherender Mechanismus
Er nimmt den hydraulischen Antrieb und den automatischen Standort an, um das Maß zu entscheiden und die Zielprodukte zu schneiden. Material von Blättern: Cr12, Behandlung löschend.
G. Output Table
Sie nimmt geschweißter u. Schraubenstahl und gestützte Rolle, um die Produkte zu übertragen an, die benutzt wird, um die Endprodukte zu sammeln.
Laden H. Machine
Alle Maschinen benötigen einen Behälter 20ft (zwei PC) oder 40 ft (ein PC) zu halten.
